1200×350×1200

1200×350×1200资料下载

  • 产品品牌:正鸿电气
  • 产品型号:ZH-FZX-12D
  • 订购热线:0577-61583078
  • 手机咨询:13567769277
  • 在线服务:点击这里给我发消息

一、产品概述

浙江正鸿电气有限公司生产的 SMC 电缆分支箱主要用于公共电网中,新型多样的接线方式和元器件布置,能完全实现不钻孔母线排安装,母排承载流量不受影响。根据输配电网和用户的需求,提供多种分线方式,箱体类型及安装方式灵活多变。在国家域网建设和改造中,是取代架空进线的介绍支持产品。其广泛用于变配电站所、公矿企业、街道两侧、花园住宅小区、高层建筑、机场等户外公共场所的三相低压输配电系统中,作为用电缆向其他用户或设备分配电能的成套定型设备。


二、结构及特点

箱体分 SMC 复合材料组合方式和金属板制作方式两种。SMC 复合材料组合方式箱体整个外壳由玻璃钢纤维增强聚酯树脂材料压制而成,柜体为板式
结构使用简单的工具就可以很容易的拼装。金属箱体制作方式采用不锈钢板、敷铝锌板或普通钢板弯制成型,箱体喷涂户外塑粉,结构紧凑、外型美
观。SMC 复合材料组合箱体表面铸有条形棱,有防止小广告粘贴的功能。颜色:标准的灰色,也可以按照客户需求定制颜色(需在订货时提出)。


三、安装方式

落地式:一种带底座样式分支箱 , 施工前先在底部用砖 / 水泥砌一个比分支箱尺寸稍大一点的底座后放上分支箱固定即可,之后安装各种电路
悬挂式:一种变压器上常用的分支箱样式 , 安装方式主要固定在两个电线杆中间的横梁上。


四、安装注意事项

◆ 打开包装箱,检查各部位的完整性,整个箱体查看各部位是否有裂缝损坏,配件是否齐全。
◆ 检查锁具是否开关顺利,设计安装电器元件考虑锁具的安全距离。
◆ 箱体侧板内外里侧有 60mm, 185mm 的预留安装卡扣,请勿随便改动。
◆ 不要倒置箱体,建议箱体站立安装电器元件。
◆ 箱体表面文字图案只能丝印工艺。
◆ 尽可能的不反复拆卸箱体各板材。
◆ 移动箱体请平起平放,尽量不让箱体某个点先落地。


五、SMC玻璃钢电缆分支箱箱体分解图


箱体构件列表

1 左侧板
7 底板
2 右侧板
8 左后封板(带档)
3 下横梁
9 右后封板
4 下横梁
10 左侧门(带档)
5 上横梁
11 右侧门(带档)
6 顶板

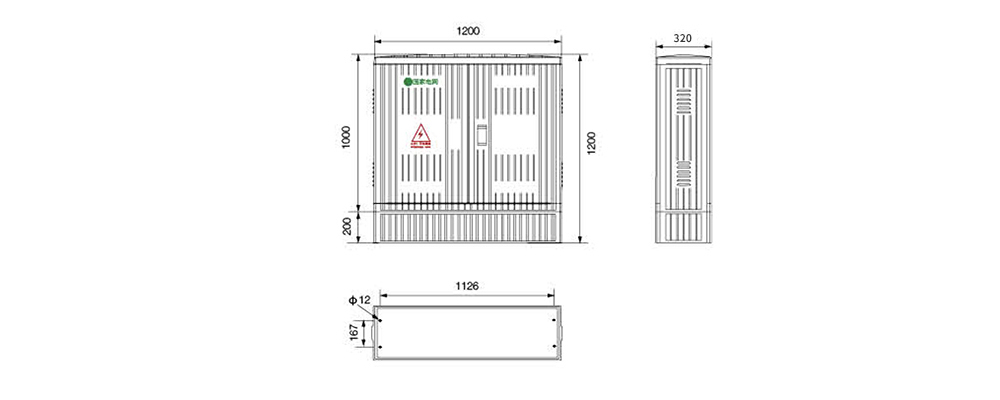

六、安装尺寸及接线图(mm)



七、订货须知

1. 客户需提供箱内安装附件配置方案;
2. 客户如需本公司提供成套产品请提供具体配置方案;
3. 挂壁式电缆分支箱底部安装尺寸与落地式电缆分支箱底部安装尺寸。
