一、产品概述
高低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备，一般供电局、变电所都是用高压开关柜，
然后经变压器降压低压侧引出到低压配电柜，低压配电柜在到各个用电的配电盘，控制箱，开关箱，里面就是通过将一些开关、断路器、熔断器、
按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。俗称：高低压开关柜或高低压电气成套设备。
二、型号及含义
三、正常使用条件
1、周围空气温度不高于+40℃,不低压+5℃,并且24h内其平均温度不高于+35℃。
2、大气条件:空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝雾。
3、海拔高度不超过2000m。
4、本装置适应与以下温度的运输和储存过程: -25℃+55℃的范围之间，在短时间内(不超过24h)可达+70C,在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
5、如果上述使用条件不能满足时，应由用户和制造厂协商解决。
6、当本装置使用于海上石油钻采平台和核电时，应另行签订技术协议。
2、大气条件:空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝雾。
3、海拔高度不超过2000m。
4、本装置适应与以下温度的运输和储存过程: -25℃+55℃的范围之间，在短时间内(不超过24h)可达+70C,在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
5、如果上述使用条件不能满足时，应由用户和制造厂协商解决。
6、当本装置使用于海上石油钻采平台和核电时，应另行签订技术协议。
四、主要技术参数
防护等级
额定绝缘电压
600V(100V)
额定工作电压
380V、660V
主母线最大工作电流
5000A
主母线额定耐受电流
100kA/1s
主母线额定峰值耐受电流
220kA/0.1s
配母线（垂直母线）最大工作电流
1000A
配电母线（垂直母线）峰值电流
标准型
105kA(最大值)/0.1s
加强型
176kA(最大值)/0.1s
符合IEC529、DIN40050标准lp30对大于 φ2.5mm固体防护lp40对大于 φ 1.0mm固体防护Ip54对尘埃和任意 向喷溅防护(订购p54防护等级时应与制造厂协商)
五、柜体结构
开关柜柜体基本机构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板则做高压静电喷塑。
六、开关柜类型
1、动力配电中柜(PC):可采用EmaxMT,3WN.AH.ME系列等断路器。2、电动机制中心(MCC):由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自动及远动功率因数补偿装置)

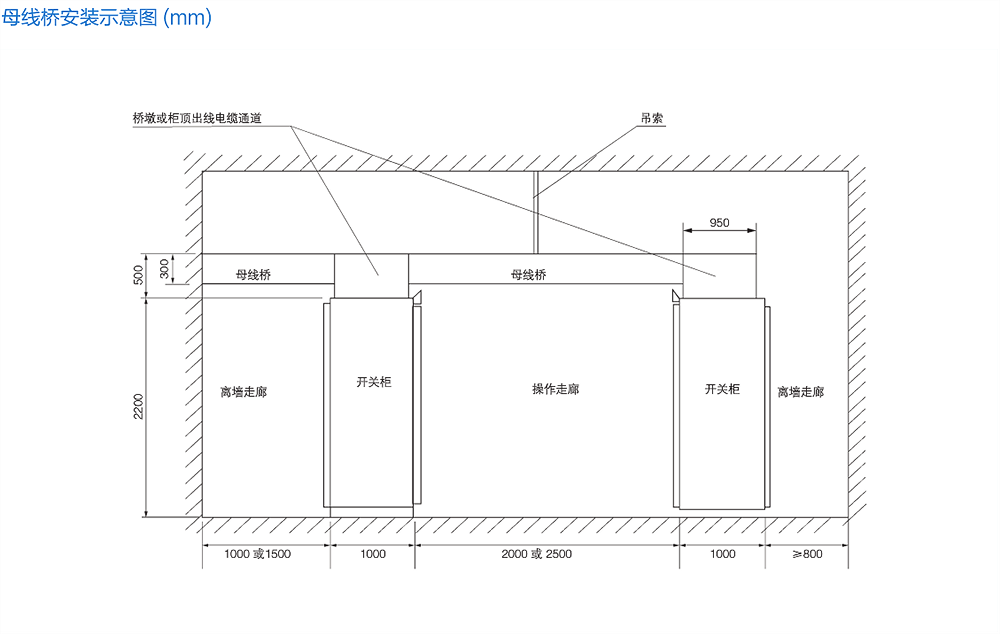

七、安装示意图
八、订货须知
此方案内参数为本公司提供的标准配置，如果客户无明确要求，公司将按标准配置供货。超出此方案要求的，请另行说明。
