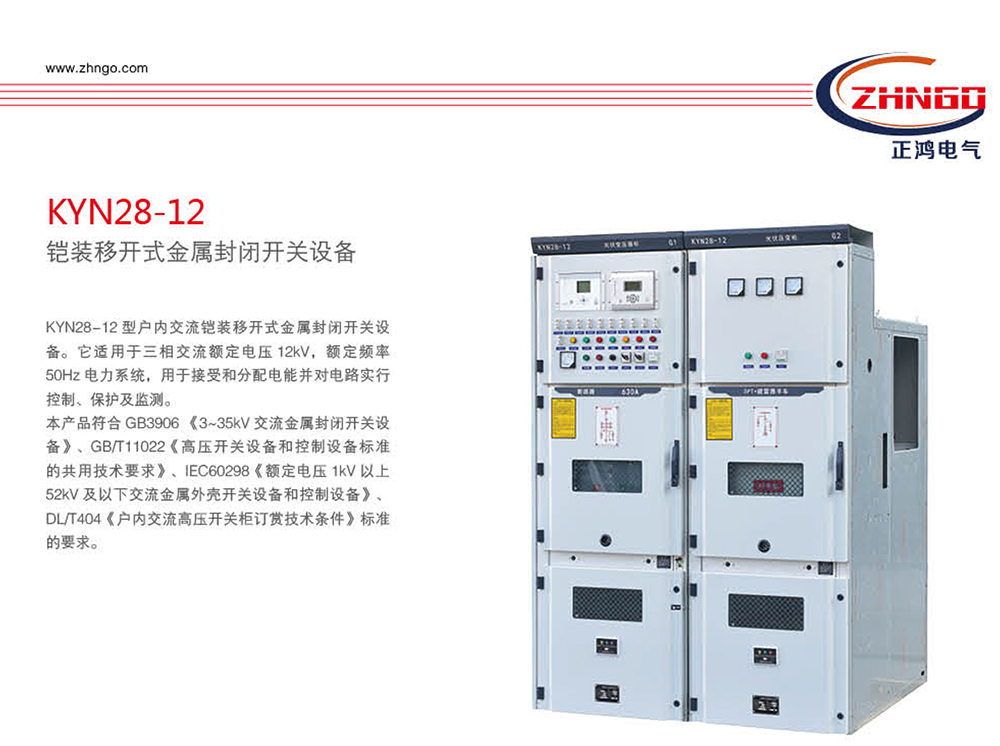

铠装移开式金属封闭开关设备

产品品牌：正鸿电气
产品型号：KYN28-12
订购热线：0577-61583078
手机咨询：13567769277
在线服务：

一、产品概述

高低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备，一般供电局、变电所都是用高压开关柜，
然后经变压器降压低压侧引出到低压配电柜，低压配电柜在到各个用电的配电盘，控制箱，开关箱，里面就是通过将一些开关、断路器、熔断器、
按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。俗称：高低压开关柜或高低压电气成套设备。

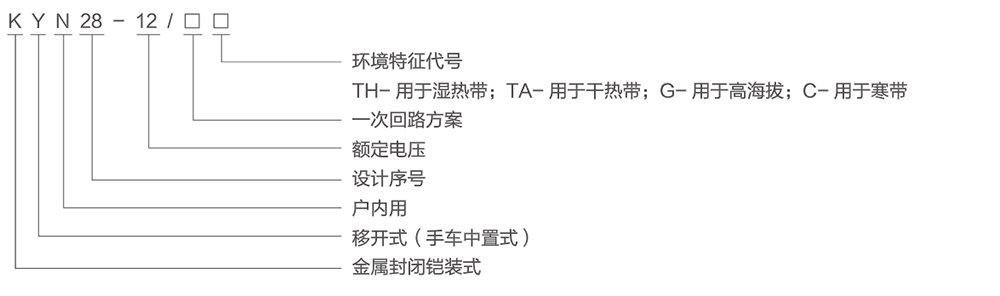

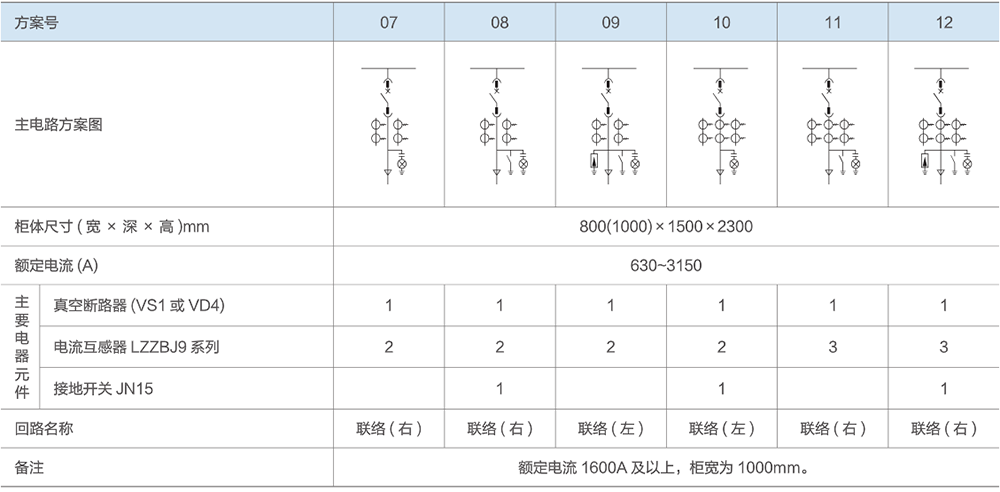

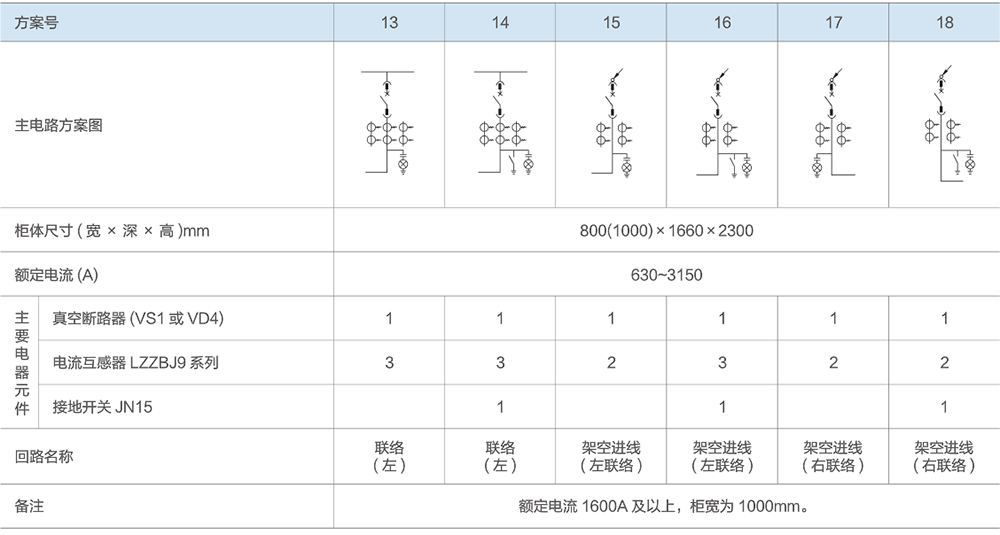

二、型号及含义

三、正常使用条件

1、周围空气温度:最高温度+40℃,最低温度-15℃。
2、湿度条件:
日平均相对湿度:≤95%。
日平均水蒸气压力不超过2.2kPa。
月平均相对湿度:≤90%。
月平均水蒸气压力不超过1.8kPa。
3、海拔高度: 1000m及以下。
4、地震烈度:不超过8度。
5、周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
6、无经常性的剧烈振动场所。
7、超过GB3906规定的正常条件下使用，由用户和制造厂协商。

四、主要技术参数

项目			单位	数据
额定电源			kV	3.6、7.2、12
额定频率			Hz	50
断路器额定电流			A	630、1250、1600、2000、2500、3150、4000
开关设备额定电流			A	630、1250、1600、2000、2500、3150、4000
额定短时耐受电流（4s）			kA	16、20、25、31.5、40、50
额定峰值耐受电流（峰值）			kA	40、50、63、80、100、125
额定短路开断电流			kA	16、20、25、31.5、40、50
额定短路关合电流（峰值）			kA	40、50、63、80、100、125
额定绝缘水平	1min工频耐受电压	极间、极对地间	kV	24、32、42
	1min工频耐受电压	断口间	kV	24、32、48
	雷电冲击耐受电压（峰值）	极间、极对地间	kV	40、60、75
	雷电冲击耐受电压（峰值）	断口间	kV	46、70、85
防护等级				外壳为IP4X，隔室间、断路器室门打开时为IP2X。
外形尺寸			6300~1250A	800×1500（1660）×2300
外形尺寸			1600~400A	1000×1500（1660）×2300

注: 1、电流互感器的短路容量应单独考虑;
2、ZN63A- 12技术参数详见相应样本。
3、海拔000m型额定电流≤1250A额定断路开断电流≤31.5kA。

五、结构特征

1、开关设备结构。
2、全金属组装，模块化组装式结构。
3、柜体选用进口的覆铝锌薄钢板，经FMS柔性加工系统加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，精度高、抗腐蚀、重量轻、高强度、通用性强。
4、可配装生产的ZN63A- 12VS)系列或进OVD4系列真空断路器，适用性广、可靠性高、免维护。
5、手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。
6、同规格车可自由互换，互换性强。
7、由专用运载车运送手车，操作轻便、灵活。
8、电缆室可安装多达9根单芯电缆。
9、可靠的机械、电气联锁装置，完全满足“五防”要求。
10、高压室均有泄压通道，确保人身安全。
11、面门装有观察窗，可观察室内元件的工作状态。

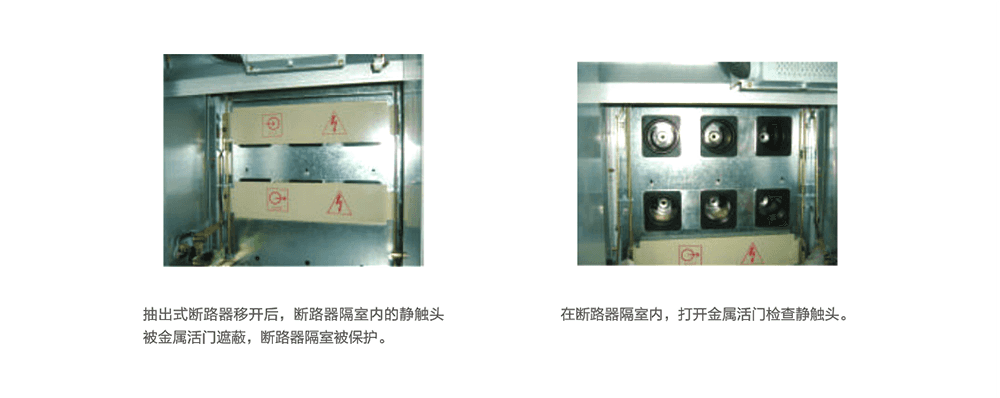

六、开关设备结构示意图

● 电缆隔窒

开关设备采用中置式，因而电缆室空间较大。电流互感器 15、接地开关 14 装在隔室后壁上，避雷器 12 安装于隔室后下部。打开柜下门后，施工人员就能从下面进入柜内安装和维护。电缆室内的电缆连接导体，每相可并 1-3 根单芯电缆。必要时每相可并接 6 根单芯电缆，联接电缆的柜底配制开缝的可卸式非金属封板或不导磁金属封板，确保了施工方便。
● 继电器仪表室

继电器仪表室可安装继电保护元件、仪表、带电监察指示器，以及特殊要求的二次设备。控制线敷设在足够空间的线槽内，并有金属盖板，可使二次线与高压室隔离。其左侧线槽是为控制小母线的引进和引出预留的，开关柜自身内部的控制线敷设在右侧，在继电器仪表室的顶板上还留有便于施工的小母线穿越孔。接线时，仪表室顶盖板可供翻转，便于小母线的安装

七、开关设备外形尺寸

项目	参数
高度 B (mm)		2370
宽度 A (mm)	分支母线额定电流达到 1250A，热稳定电流 40kA	650/800
宽度 A (mm)	分支母线额定电流达到 1600A 及以上	1000
深度 C (mm)	电缆进出线	1500
深度 C (mm)	架空进出线	1660

八、安装

开关设备地基见表 6、图 4，其中带“★”为所用变柜地基示意图

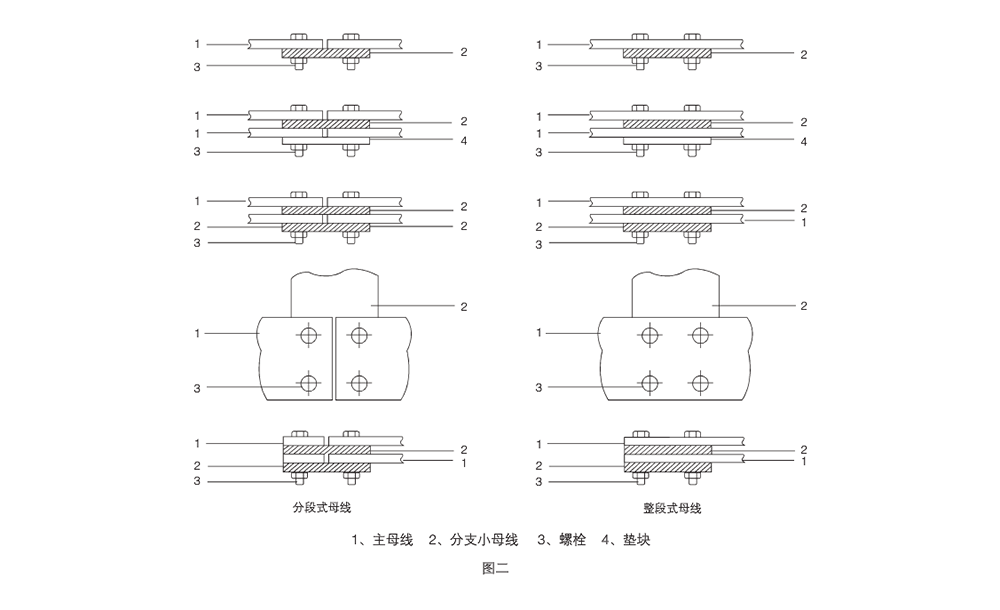

● 开关设备的安装；

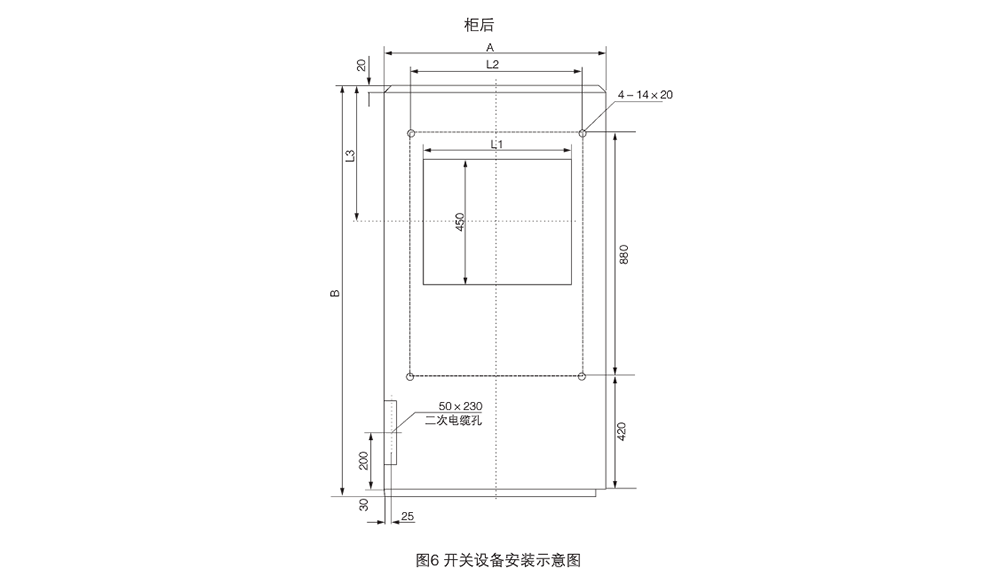

● 开关设备的安装基础尺寸与安装尺寸（见图 5、图 6、表 7、表 8），（所用变柜基础请注意尺寸提示）；
● 柜体单列时，柜前操作走廊以 2 5 米为宜，双列布置时，柜间操作走廊以 3 米为宜；
● 按工程需要与图纸标明，将开关柜运至它们特定的位置，如果一排较长的开关柜排列（为 10 台以上）拼柜工作应从中间部位开始；
● 开关设备在运输时，应使用特定的运输工具如吊车或叉车，严禁使用滚筒撬棍，开关设备在基础上就位后，卸下吊装板及固定件；
● 在基础上，一个接—个地安装开关柜，包括水平和垂直两方面，开关柜安装不平度不得超过 2mm；
● 当开关设备已完全组合（拼接）好时，可用 M12 的地脚螺栓将其与基础框架或用电焊与基础架焊牢。
