一、产品概述
电表箱有不同的规格和适用场合。选择合适的电表箱才能发挥产品最大的功能和效率。目前市面上的表箱主要有塑料材质、玻璃钢材质、金属材质、等3种。浙江正鸿电气有限公司研制开发的ZH系列智能高防护电表箱，主要组成分为聚碳酸酯透明PC材料，ABS工程塑料；这种复合材料由两部分组成：基体一聚酯类树脂；增强材料（简称PC），所以又称其为透明PC材料、纤维增强的聚酯材料。透明PC材料、纤维增强型不饱和聚酯是一种以不饱和聚酯树脂为基体的复合材料。这种两种材料具有不溶、阻燃可回收特点。这两种材料通过功能性填料改性及特种纤维的增强已成为一种高性能的工程材料。在欧美等发达国家，早在几十年前这种材料就被广泛的应用在电气领域中。二、箱体设计
新型电表箱的上述优点皆源于纤维增强聚酯材料本身的特性。此外在箱体设计方面也赋予这种新型电表箱许多不同于金属箱体的特点：◆用通风组件对箱体通风，防止产生过量蒸馏水
在箱体柜门、背板的下端及上端，顶板、柜门和背板之间留有通风组件，借助电气元件产生的热量，可对箱体内空间做去湿处理，既可防止箱体内金属件的锈蚀，也可防止漏电流发生。
◆组合式设计使得安装简便
组合式设计不仅使得安装简便，而且很容易替换箱体部件，简化备件保管。
三、使用特点
◆彻底解决因箱体接地不良和异物搭接造成的人身伤亡事故；◆综合使用成本低，一次性投资可使用20年以上（免除了金属箱体更换工时和累加成本）；
◆箱体的独特设计能有效抗击外力冲击；
◆箱体材质回收成本较高，可防止本体被盗现象发生；
◆拼接方式可以减少箱体维修成本（可以只更换损坏部件）；
◆高温下燃烧不产生窒息气体。
◆总之，纤维增强聚酯材料制造的电表箱具有绝缘性好、耐腐蚀、使用寿命长久、安装简便等许多优点。
四、使用范围
本产品广泛应用于国家电网、南方电网、各省电力公司城乡农网改造项目、建筑名宅项目、房地产工程项目、中石油中石化、交通治金、铁路船舶、航空航天、光伏、企业事业单位、市政及国家大型工程项目。
|
名称 |
外形尺寸（高 × 宽 × 深）mm |
装箱数 |
|
国网新标准单相十二表位 |
1000×1166×180 |
1 |
五、主要技术参数
|
型号 |
配置 | 名称 | 规格 | 数量 |
|
ZH-D-PX12L01 |
总控配置 |
塑壳断路器 |
NM1-250S/3300 200A |
1 |
|
开关端子 |
FJ6GD-250/4*16 |
3 | ||
|
零线端子 |
FJ6/JHSD-9 |
1 | ||
|
表室配置 |
接插件 |
YD-D1 60A |
12 |
|
|
表后配置 |
微型断路器 |
DZ47-63H/2P 63A |
12 | |
|
采集器开关 |
微型断路器 |
DZ47-63 2P 10A |
1 | |
|
采集器室配置 |
接插件 |
YD-D1 C |
1 | |
|
ZH-D-PX12L02 |
总控配置 |
塑壳断路器 |
NM1-250S/3300 200A |
1 |
|
开关端子 |
FJ6G-250/4*16 |
3 | ||
|
零线端子 |
FJ6/JHD-1/b |
1 | ||
|
表前配置 |
隔离开关 |
NH2-125/1P 100A |
12 | |
|
表室配置 |
接插件 |
YD-D1 60A |
12 | |
|
表后配置 |
微型断路器 |
DZ47-63H/2P 63A |
12 |
注：总开关连接线 BV16mm 2 或 BV25mm 2 电能表连接线 BV10mm 2 或 BV16mm 2。

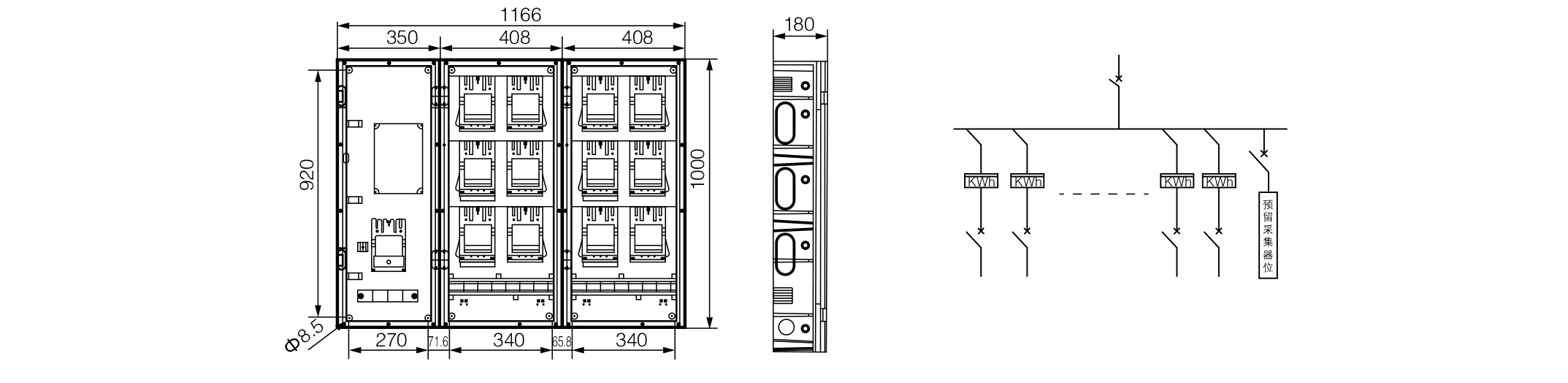

六、安装尺寸及接线图（mm）
七、订货须知
此方案内参数为本公司提供的标准配置，如果客户无明确要求，公司将按标准配置供货。超出此方案要求的，请另行说明。推荐资讯 / Recommended News
